提供優異性能的強大工具

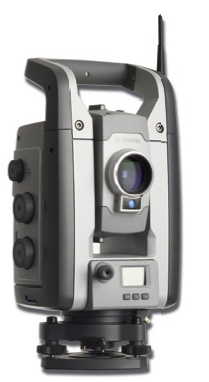

Trimble S8全站儀對常規測量和專項應用的主要工作流程具有創新?，F(xiàn)在，您具備了對潛在性能進行重新定義的能力。Trimbles S8全站儀系列包括兩個主要型號，符合廣泛的技術標準，具有多種配置選項，靈活性無與倫比。
選項A：視頻全自動
對于典型的測量任務，您可借助Trimble DR+?優越的2"測角精度和超長的EDM測程，以較少的設置和較多的測量數據延長作業范圍。
Trimble Business Center辦公軟件提供了一整套處理和分析工具。與Trimble S8配合，使您擁有現今最完整的常規測量解決方案。
視頻輔助控制
Trimble VISION?使您獲得了強大的視覺能力，您不需要返回到測站位置，便能看到儀器視線內的一切景物。控制器的實時視頻圖像可以指導測量?，F(xiàn)在，您只需要點擊一下，便可自由地捕獲棱鏡或無反射器表面的測量數據， 簡單高效。
可視化核查
內置攝像頭可使測量數據與現場實景圖像相結合，您在離開任務工地之前便可核查已完成的工作。校準的照片文檔可為客戶提供他們信得過的成果。
Trimble MagDrive? 磁驅伺服技術
借助Trimble MagDrive技術，您每天能夠快速準確地捕獲更多的測量數據，使測量或監測目標的速度提高40％。
Trimble SurePoint? 定點精度保證技術
即使由于風和其它因素使儀器產生移動，您仍能得到準確的測量數據。Trimble S8能夠主動糾正不必要的移動，避免瞄準誤差和代價昂貴
的重新測量。
選項B：工程應用
對于精密建造應用，您需要一個具有最佳速度、精度和可靠性的測量解決方案。Trimble DR HP高精度EDM與您選擇的專用配置選項（例如測角精度高達0 .5"以及Trimble VISION）相結合，使您能夠靈活處理要求最苛刻的項目。
為了加快數據采集的速度，Trimble Access?軟件的專用模塊(例如：隧道、監測或采礦模塊)可以提供專項工作流程。無論實時處理還是后處理，Trimble 4D Control?都能為管理監測項目提供全面綜合的解決方案，對關鍵性的構造移動進行快速檢測。
Trimble FineLock? 精細鎖定技術
檢測目標不受周圍棱鏡干擾，該特性可用于近距離高精度測量，例如：鐵路定線、變形監測和隧道工程應用。Trimble長測程精細鎖定(Long-Range FineLock)選項可以把該特性延伸到2500米測程1厘米精度。
專用工程應用的其它特性
借助3R類激光瞄準器選項，您可以在隧道和地下采礦應用中以較大的距離直觀地標記點
當在DR模式下監測反射片目標時，自動伺服對焦將以較快的瞄準進行光學對焦
無摩擦的靜默運動可確保能在城區或住宅區時順利開展工作
垂直 8 cm/100 m
光束發散DR模式
水平 4 cm/100 m
垂直 8 cm/100 m
大氣改正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . –130 ppm ～ 160 ppm 連續
技術規格
性能 (DR HP)
角度測量
精度(基于DIN 18723的標準偏差) 0 .5" (0 .15 mgon) 或 1" (0 .3 mgon)
角度讀數(最小計數)
標準 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0 .1" (0 03 mgon)
跟蹤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0 .1" (0 03 mgon)
平均觀測 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0 .1" (0 03 mgon)
自動水準補償器
類型 中心雙軸
精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0 .5" (0 15 mgon)
測 程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±5 4' (±100 mgon)
距離測量
精度(RMSE)
棱鏡模式
標準 1 mm + 1 ppm
基于ISO17123-4的標準偏差 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 8 mm + 1 ppm
跟蹤 5 mm + 2 ppm
DR模式
標準測量 3 mm + 2 ppm
跟蹤 10 mm + 2 ppm
測量時間 棱鏡模式
標準 2 秒
跟蹤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 4 秒
平均觀測 2 秒/每次測量
DR模式
標準 3–15 秒
跟蹤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 4 秒
測程(在標準晴朗條件下1,2) 棱鏡模式
單棱鏡 3,000 m
單棱鏡長測程模式 5,000 m
三棱鏡長測程模式 7,000 m
最短可能測程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 5 m
DR模式
|
|
良好 (能見度良好，少量背景光) |
正常 (能見度正常，適度陽光，帶微熱光) |
困難 (薄霧，目標在直射陽光下，光線不穩定) |
|
白卡(90%反射)3 |
>150 m |
150 m |
70 m |
|
灰卡(18%反射)3 |
>120 m |
120 m |
50 m |
最短測程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 5 m
攝像頭(技術規格請看DR+頁面)
EDM 規格
光源 激光二極管 660 nm；棱鏡模式：1 類激光
DR模式：1 類激光激光瞄準器同軸(標準) 2 類激光
激光瞄準器非同軸(并非對所有型號都適用) 3R 類激光
光束發散棱鏡模式
水平 4 cm/100 m
垂直 4 cm/100 m
光束發散DR模式
水平 2 cm/50 m
垂直 2 cm/50 m
大氣改正 130 ppm ～ 160 ppm 連 續
性能 (DR+)
測角精度 2" (0 .6 mgon)
傳感器類型 具有對徑讀數的絕對編碼器
自動水準補償器
類型 中心雙軸
精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 5"
測程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±5 4'
其它距離測量精度(RMSE)
棱鏡模式
標準 2 mm + 2 ppm
標準偏差(基于ISO17123-4) 1 mm + 2 ppm
跟蹤 4 mm + 2 ppm
DR模式
標準 2 mm + 2 ppm
跟蹤 4 mm + 2 ppm
測量時間 棱鏡模式
標準 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2 秒
跟蹤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 4 秒
DR模式
標準 1–5 秒
跟蹤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 4 秒
測程
棱鏡模式(在標準晴朗條件下1,2)
單棱鏡 2,500 m
單棱鏡長測程模式 5,500 m (最大測程)
最短可能測程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 2 m
DR模式
|
|
良好 (能見度良好，少量背景光) |
正常 (能見度正常，適度陽光，帶微熱光) |
困難 (薄霧，目標在直射陽光下，光線不穩定) |
|
白卡(90%反射)3 |
1,300 m |
1,300 m |
1,200 m |
|
灰卡(18%反射)3 |
600 m |
600 m |
550 m |
最短測程 1 m
DR 測程(典型)
混凝土 600–800 m
木質結構 400–800 m
金屬結構 400–500 m
淺色巖石 400–600 m
深色巖石 300–400 m
反射片 20 mm 1,000 m
延長測程模式
白卡(90%反射)3 2,000–2,200 m
灰卡(18%反射)3 900–1,000 m
精度 10 mm + 2 ppm
攝像頭(也是DR高精度版本的一個選項)
芯片 彩色數字圖像傳感器
分辨率 2048 x 1536 像素
鏡頭長度 23 mm
視場深度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 m ～ 無窮遠
視 場 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 .5° x 12 3°
數字縮放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4檔 (1x, 2x, 4x, 8x)
曝光 自動
亮度 用戶可定義
對比度 用戶可定義
圖像存儲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 可達 2048 x 1536 像素
文件格式 JPEG
EDM 規格
光源 脈沖激光二極管 905 nm，1 類激光
激光瞄準器同軸 2 類激光
光束發散棱鏡模式
